Колосниковый холодильник

Колосниковый холодильник — это промышленное оборудование закалочного типа для интенсивного охлаждения цементного клинкера сразу после его выхода из вращающейся печи. Главная задача этого устройства заключается в быстром снижении температуры материала с 1200–1450 °C до уровня 65 °C при одновременной максимальной рекуперации тепла в виде вторичного и третичного воздуха, который затем возвращается в технологический процесс обжига. Колосниковые холодильники применяются на современных цементных заводах при производстве разных видов цемента, в том числе — портландцемента, шлакового, сульфатостойкого цемент, а также при изготовлении силикатных изделий и ряда новых строительных материалов.

Быстрые ссылки:

Описание Принцип работы Технические параметры Гарантия и сервис

Описание

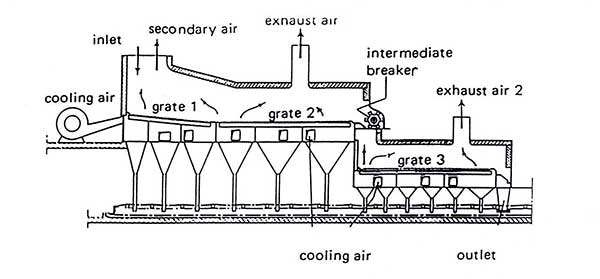

Колосниковый холодильник — крупногабаритная инженерная система, состоящая из нескольких функциональных зон и множества тщательно спроектированных узлов. Основная идея конструкции — создание интенсивного противоточного теплообмена между раскаленным слоем клинкера и холодным воздухом, подаваемым под давлением снизу через колосниковую решетку. В состав оборудования входят следующие ключевые элементы:

прочный верхний корпус с жаростойкой футеровкой и герметичными смотровыми люками;
нижний корпус с системой распределения охлаждающего воздуха;
стационарные и подвижные колосниковые плиты, формирующие рабочую решетку;
мощный механизм привода подвижных колосников с регулируемой частотой хода;
систему опорных роликов и направляющих для стабильного движения полотна;
встроенную молотковую или валковую дробилку для дробления крупных кусков;
приемную воронку и цепной конвейер для выгрузки охлажденного материала;
автоматическую систему централизованной смазки всех трущихся узлов;
блок высоконапорных и средненапорных вентиляторов с регулируемыми заслонками
систему автоматизации и контроля технологических параметров.

Самыми ответственными элементами конструкции считаются колосниковая решетка и формируемый на ней слой материала. Именно от их качества и правильной настройки зависят толщина слоя клинкера, равномерность распределения воздушных потоков, удельная производительность решетки и, главное, — уровень рекуперации тепла.

Среди важнейших характеристик оборудования, предлагаемого AGICO CEMENT, можно выделить следующие особенности:

модульная конструкция, которая легко адаптируется под печи любой мощности и производительности;
полное отсутствие необходимости в дополнительных скребковых или ленточных транспортерах под решеткой для уборки просыпи;
возможность точной настройки воздушного режима в каждой зоне холодильника;
исключительно высокий коэффициент тепловой рекуперации;
стабильная и эффективная транспортировка материала даже при максимальной загрузке;
минимальный износ колосниковых плит и других трущихся элементов;
удобный доступ ко всем узлам для быстрого технического обслуживания;
повышенная безопасность эксплуатации за счет надежных систем блокировки и защиты.

Колосниковый холодильник одновременно решает 3 стратегически важные задачи цементного производства:

Быстрое и равномерное охлаждение клинкера до температуры, безопасной для последующей транспортировки, хранения в силосах и подачи на помол.
Максимально возможный нагрев вторичного и третичного воздуха (до 800–1100 °C). Это непосредственно снижает расход топлива в печи и повышает общую энергоэффективность линии.
Надежная транспортировка и дробление высокотемпературных кусков клинкера с гарантией стабильной работы на всем протяжении цикла работы.

В головной высокотемпературной зоне поддерживается слой материала толщиной от 800 до 1 200 мм. Здесь устанавливаются 6–9 рядов наклонных неподвижных колосников и применяются вентиляторы высокого давления. Такая организация позволяет эффективно передавать тепло от клинкера воздуху и одновременно защищать колосниковые плиты от чрезмерного термического и абразивного износа.

Принцип работы

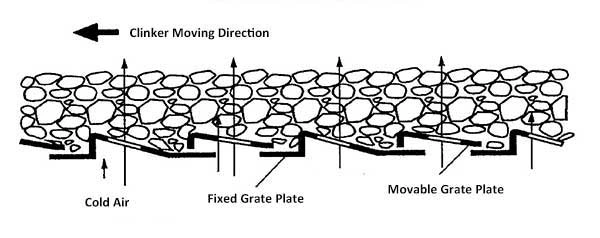

Горячий клинкер из вращающейся печи поступает через специальный желоб непосредственно на поверхность колосниковой решетки холодильника. Подвижные колосники, приводимые в действие гидравлическим или электромеханическим приводом, совершают возвратно-поступательные движения с заданной частотой и амплитудой. Между неподвижными и подвижными элементами решетки возникают направленные толкающие усилия, благодаря которым слой клинкера постепенно перемещается от зоны загрузки к зоне выгрузки.

Параллельно через перфорацию колосниковой решетки мощными вентиляторами нагнетается холодный воздух. Воздушный поток проходит сквозь раскаленный слой материала снизу вверх, интенсивно забирая тепло. В результате клинкер быстро охлаждается, а воздух нагревается до высоких температур и направляется по специальным каналам обратно в печь в качестве вторичного и третичного воздуха.

На выходе из холодильника материал проходит сортировку. Мелкие фракции сразу поступают на цепной конвейер для дальнейшего перемещения в силосы или на помольное отделение. Крупные куски направляются во встроенную дробилку, где измельчаются до приемлемых размеров, дополнительно охлаждаются и только после этого также выгружаются на транспортер.

Технические параметры

Габариты (Диаметр×Длина)	Производительность (т/ч)	Наклон при установке (%)	Главный редуктор	Главный двигатель (кВт)	Вес (т)
Φ1,5×15	2–3	3–5	ZQ500	15	28
Φ1,5×20	3–4	3–5	ZQ500	15	35
Φ1,8×18	4–6	3–5	ZQ500	18,5	47
Φ2,0×22	7–8.5	3–5	ZQ500	22	61
Φ2,2×18	7–8.5	3–5	ZQ500	22	64
Φ2,2×22	8–10	3–5	ZQ650	30	73
Φ2,4×24	12–15	3–5	ZS125	45	98
Φ2,5×25	15–20	3–5	ZS125	55	110
Φ2,8×28	16–22	3–5	ZL100	55	130
Φ3,0×30	20–25	3–5	ZL115	75	169
Φ3,2×36	28–32	3–5	ZL115	90	200
Φ3,3×40	32–36	3–5	ZI130	132	237
Φ3,6×36	35–38	3–5	ZSY450-28	185	318
Φ4,0×36	50–60	3–5	ZSY450-25	220	348
Φ4,0×45	60–70	3–5	ZSY450-25	250	414

Гарантия и сервис

Компания AGICO CEMENT обеспечивает полный цикл поддержки колосниковых холодильников на всех стадиях их жизненного цикла. Мы выполняем профессиональную установку на объекте заказчика, полную пусконаладку, пробную эксплуатацию под нагрузкой и обучение обслуживающего персонала. На все оборудование предоставляется гарантия сроком 12 месяцев с момента официального ввода в промышленную эксплуатацию. После завершения гарантийного периода компания продолжает оказывать пожизненное техническое обслуживание и оперативно поставляет любые необходимые запчасти.

В наличии всегда большой ассортимент оригинальных запасных частей — колосниковые плиты всех типов, подвижные и неподвижные колосники, элементы приводного механизма, цепи конвейера, уплотнительные материалы, футеровочные плиты, роликовые опоры, валы, подшипники и многое другое.

Сотрудничество с AGICO CEMENT — это возможность получить надежный колосниковый холодильник вращающейся печи и долгосрочную поддержку, которая гарантирует стабильную производительность, минимальные простои и максимальную экономическую эффективность вашего цементного производства на протяжении многих лет.
