Пластинчатые питатели

Пластинчатый питатель AGICO CEMENT разработан для равномерной, контролируемой и непрерывной подачи сыпучих материалов крупной фракции непосредственно из бункера, отвала или силоса в следующее по технологической цепочке оборудование. Основная задача оборудования заключается в обеспечении стабильного поступления сырья к первичным дробилкам, грохотам или другим агрегатам переработки без завалов, зависаний и перегрузок. Пластинчатые питатели подходят для эксплуатации на цементных заводах, в горнодобывающей отрасли, на предприятиях по производству щебня, песка, известняка, гипса, железорудного сырья, а также на бетонных заводах и в системах перегрузки угля.

Быстрые ссылки:

Описание Технические параметры Гарантия и сервис

Описание

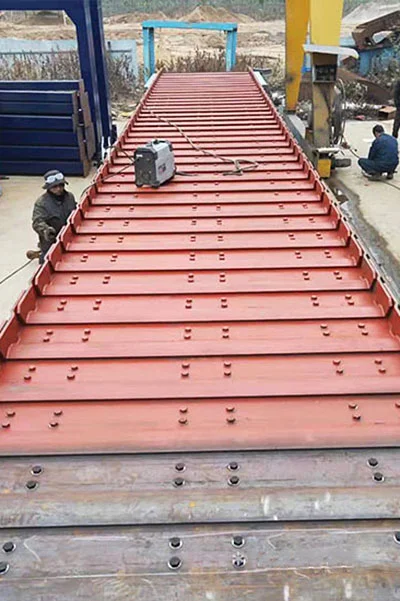

Пластинчатый питатель — тяжелое конвейерное оборудование, в котором транспортирующее полотно образовано двумя параллельными тяговыми цепями с закрепленными на них металлическими пластинами. Пластины перекрывают друг друга с небольшим зазором и формируют сплошную несущую поверхность, устойчивую к ударным нагрузкам и истиранию. Цепи изготовлены методом горячей ковки из легированной стали высокой прочности. Благодаря тому, что шаг звеньев составляет 228,6 мм, гарантируется запас несущей способности при работе с самыми тяжелыми грузами.

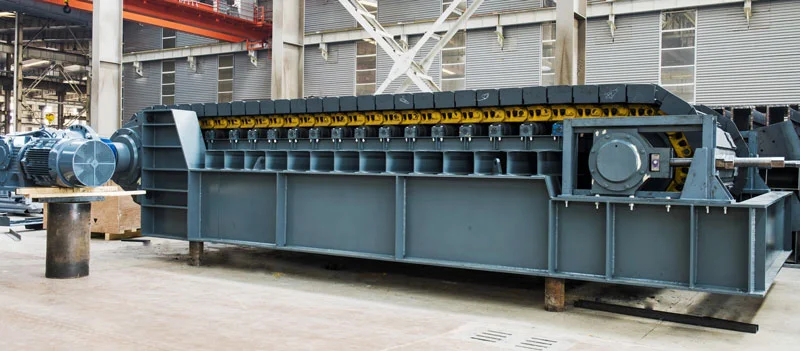

Привод осуществляется от асинхронного электродвигателя через упругую муфту, цилиндрическо-конический или планетарный редуктор и главный вал со звездочками. Звездочки входят в зацепление с цепями и сообщают полотну поступательное движение со скоростью от 0,01 до 0,25 м/с. Каждая пластина опирается на серию поддерживающих и направляющих роликов, установленных с двух сторон. Ролики оснащены закрытыми подшипниками качения, которые существенно снижают сопротивление качению и уменьшают потребляемую мощность.

В зависимости от характера транспортируемого материала предлагаются два исполнения пластин:

Гладкие — для кусковых материалов средней абразивности и нормальной влажности.
С дополнительными захватными элементами (зубьями, рифлением или приваренными бортами) — для вязких, липких или склонных к скатыванию грузов.

Натяжение цепей поддерживается автоматически посредством блока высокоэластичных композитных резиновых пружин, которые компенсируют естественное удлинение цепей в процессе длительной эксплуатации и исключают необходимость частых ручных регулировок. Это решение повышает стабильность работы и снижает риск внезапных остановок из-за ослабления тяговых элементов.

Соединение звездочек с валом выполнено бесшпоночным кольцевым способом, который упрощает демонтаж при замене изношенных деталей и повышает точность центрирования. Планетарный редуктор в комбинации с угловой передачей обеспечивает высокий КПД и передачу значительных крутящих моментов без необходимости устройства массивного бетонного фундамента — питатель монтируется на плавающей опоре. Это решение сокращает расходы на строительные работы.

Вибрация оборудования сведена к минимуму благодаря равномерному распределению нагрузки и балансировке движущихся частей. Благодаря этому, питатель можно устанавливать непосредственно на закладные стальные плиты без анкерного крепления. Это решение ускоряет монтаж и делает возможным последующее перемещение агрегата на новое место без значительных демонтажных работ.

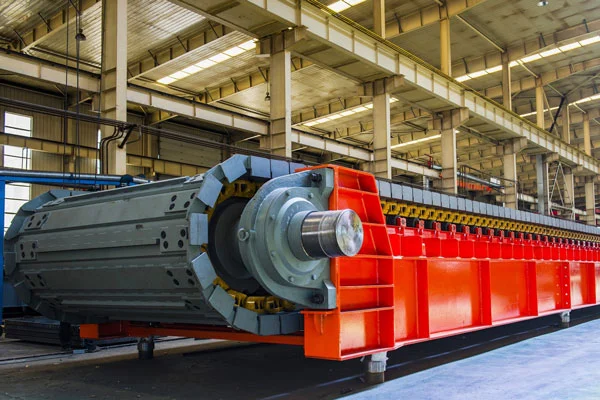

Пластинчатый питатель

Преимуществами пластинчатого питателя AGICO CEMENT считается:

Низкое сопротивление движению благодаря многоточечной опоре на ролики с подшипниками качения.
Высокая износостойкость цепей и пластин, выполненных из легированных сталей с термической обработкой.
Автоматическое натяжение цепей эластичными пружинами, уменьшающее частоту регулировок.
Полная герметизация корпуса в специальных исполнениях для снижения пылевыделения и соответствия экологическим требованиям.
Возможность плавного регулирования скорости посредством частотного преобразователя для точного соответствия производительности текущим задачам.
Упрощенный монтаж без массивного фундамента и анкерных болтов.
Доступ к основным узлам для быстрого технического обслуживания и замены запчастей.

Технические параметры

Модель	Ширина желоба (мм)	Скорость (м/с)	Макс. размер куска (мм)	Производительность (м³/ч)	Длина конвейера (м)
AG-BWZ800	800	0,01–0,25	≤ 350	50–350	4,5–15
AG-BWZ1000	1000	0,01–0,25	≤ 470	100–510	4,5–20
AG-BWZ1200	1200	0,01–0,20	≤ 650	120–595	4,5–20
AG-BWZ1400	1400	0,01–0,20	≤ 680	140–850	6–20
AG-BWZ1600	1600	0,01–0,20	≤ 700	320–1300	6–20
AG-BWZ1800	1800	0,01–0,15	≤ 800	500–1560	8–20
AG-BWZ2000	2000	0,01–0,15	≤ 1000	500–1850	8–20
AG-BWZ2400	2400	0,01–0,15	≤ 1500	500–2700	8–20
AG-BWZ2800	2800	0,01–0,15	≤ 1800	1000–4000	10–20

Гарантия и сервис

AGICO CEMENT обеспечивает комплексное сопровождение пластинчатого питателя на всех этапах жизненного цикла. После заключения договора специалисты компании выполняют шефмонтаж на объекте заказчика, проводят пусконаладочные работы, организуют пробную эксплуатацию под нагрузкой и обучают персонал особенностям управления и обслуживания. Гарантия на оборудование действует 12 месяцев с момента подписания акта приемки-передачи.

По истечении гарантийного периода доступно пожизненное техническое обслуживание, включающее плановые осмотры, диагностику износа, регулировку натяжения, замену быстроизнашиваемых элементов и капитальный ремонт. В любой момент можно заказать запчасти — пластины, тяговые цепи, опорные и направляющие ролики, звездочки, пружины натяжения, подшипники и комплектующие привода. Все детали изготавливаются в строгом соответствии с оригинальными чертежами. Это гарантирует полную взаимозаменяемость и сохранение заявленных характеристик.

Для расчета необходимой модели, определения оптимальной длины и комплектации, а также получения актуальной цены на пластинчатый питатель свяжитесь с отделом продаж. Специалисты подготовят коммерческое предложение с учетом особенностей вашего производства, характеристик сырья и условий эксплуатации.
