Шаровые мельницы

Шаровая мельница — это основное промышленное оборудование для тонкого и сверхтонкого измельчения разных материалов. Оно применяется на цементных заводах, в производстве силикатных изделий, огнеупоров, удобрений, в горнодобывающей и химической промышленности. Основная задача шаровой мельницы — превращение кускового сырья в мелкий порошок нужной фракции. Оборудование успешно перерабатывает известняк, цементный клинкер, гипс, доменный шлак, разные виды руды, уголь, кварц и другие твердые материалы. Производительность моделей находится в диапазоне от 15 до 110 тонн в час в зависимости от типоразмера и схемы помола. Размер загружаемого материала обычно не превышает 25 мм. Мощность привода — от 55 кВт для небольших установок до 3 550 кВт для самых крупных промышленных мельниц.

Быстрые ссылки:

Описание Принцип работы Технические параметры Гарантия и сервис

Описание

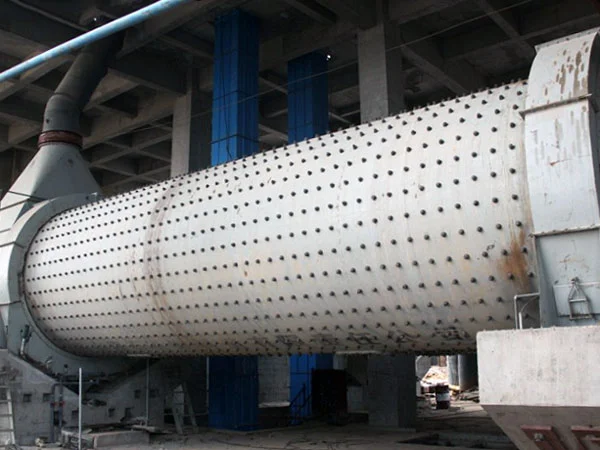

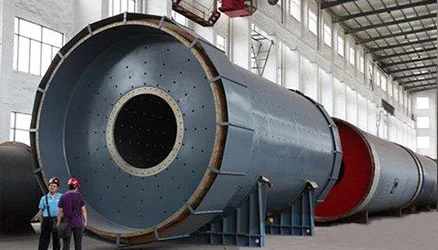

Шаровая мельница — горизонтальный цилиндр, который вращается вокруг своей оси. Внутри цилиндра находятся мелющие тела — стальные шары различного диаметра. При вращении барабана шары поднимаются на определенную высоту, а затем падают вниз и создают ударно-истирающее воздействие на материал. Именно этот комбинированный принцип дробления и измельчения обеспечивает высокую эффективность помола.

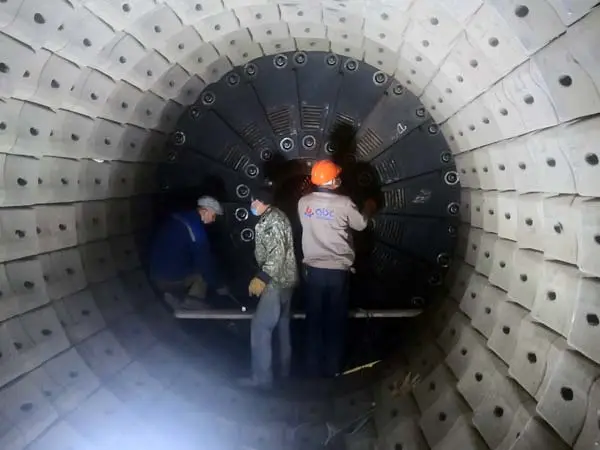

Конструкция шаровой мельницы для руды/цемента предусматривает несколько основных узлов. Корпус выполнен из высококачественной листовой стали сварной конструкции повышенной износостойкости. Внутренняя поверхность защищена сменной футеровкой из марганцовистой стали или специальных сплавов. Полые цапфы (входная и выходная) изготовлены из литой стали. Привод состоит из мощного электродвигателя, редуктора и зубчатой передачи с обработанными методом зубофрезерования венцами. Подшипники скольжения главного вала имеют лабиринтное уплотнение и используют специальный материал GXYZ, который значительно увеличивает их ресурс. Смазка крупных и малых шестерен осуществляется методом масляного тумана — это надежно и экономично. Входная и выходная головки закрываются чугунными крышками, обеспечивая безопасность и герметичность.

Существует несколько типов шаровых мельниц для измельчения:

мельницы открытого (разомкнутого) цикла — классическое решение для большинства цементных заводов;
мельницы замкнутого цикла — работают в связке с сепаратором, что позволяет получать более тонкий и однородный продукт;
обычные шаровые мельницы — для стандартного помола цемента;
сверхтонкие шаровые мельницы — для получения особо мелких фракций в силикатной и керамической промышленности.

Преимущества оборудования от AGICO CEMENT заметны при длительной эксплуатации. Низкое энергопотребление и совершенная система привода существенно уменьшают эксплуатационные расходы. Герметичная конструкция и эффективные пылеулавливающие системы создают комфортные условия труда с минимальным количеством пыли и низким уровнем шума.

Корпус мельницы в среднем в 5 раз компактнее по занимаемой площади по сравнению с аналогами других производителей. Эта особенность позволяет серьезно сократить расходы на фундамент и здание цеха.

Надежность обеспечивается качественными материалами, точной сборкой и тщательным контролем на всех этапах изготовления. Частота отказов в 2 раза ниже среднерыночных показателей. Срок службы подшипников и зубчатых передач значительно увеличен благодаря продуманной системе смазки. Все это делает покупку шаровой мельницы от AGICO CEMENT выгодным решением для модернизации существующего производства или строительства нового цементного завода.

В промышленных масштабах шаровая мельница успешно перерабатывает:

природный известняк различных месторождений;
обожженный цементный клинкер;
природный и искусственный гипс;
доменный и электросталеплавильный шлак;
железную, медную, золотую и другие виды руды;
уголь разных марок;
кварцевый песок и кварцит;
глину и каолин.

Принцип работы

Процесс измельчения в шаровой мельнице происходит непрерывно и состоит из нескольких последовательных стадий. Сырьевой материал подается равномерно через полый вал в первый отсек мельницы с помощью питателя. Первый отсек оснащен ступенчатой или гофрированной футеровкой и заполнен стальными шарами разных диаметров — от крупных до средних. При вращении барабана шары под действием центробежной силы поднимаются вверх, а затем свободно падают вниз. Падающие шары наносят ударное воздействие по материалу и одновременно истирают его при скольжении. Таким образом происходит интенсивное грубое дробление и первичное измельчение.

После достижения определенной степени измельчения материал через специальную однослойную перегородку с отверстиями перетекает во второй отсек. Второй отсек обычно оснащен плоской футеровкой и содержит шары меньшего диаметра. Здесь продолжается тонкое измельчение за счет преимущественно истирающего действия. Готовый продукт в виде порошка выгружается через разгрузочную решетку и цапфу. В мельницах замкнутого цикла порошок направляется на сепаратор, где крупные фракции возвращаются обратно в мельницу, а тонкий продукт уходит дальше по технологической цепочке. Такая схема позволяет стабильно поддерживать высокую производительность и заданную тонкость помола.

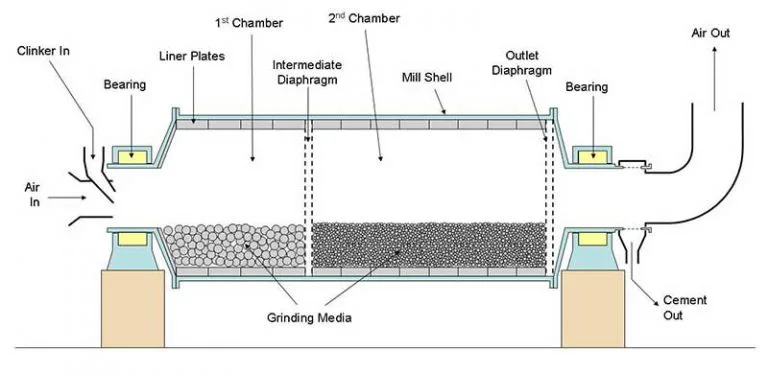

Структура шаровой мельницы

Технические параметры

Модель (м)	Схема помола	Производительность (т/ч)	Макс. размер питания (мм)	Скорость вращения (об/мин)	Макс. масса шаров (т)	Мощность двигателя (кВт)	Вес мельницы (т)
φ1,2×4,5	разомкнутая	1,5–1,7	≤ 25	34,0	5,2	55	14
φ1,5×5,7	разомкнутая	3.5–4.1	≤ 25	28,5	11	130	24
φ1,83×7,0	разомкнутая	7.0–7.5	≤ 25	23,9	21,5	245	37
φ2,2×7,5	замкнутая	11–12	≤ 25	21,4	35	380	52
φ2,2×9,5	разомкнутая	14–15	≤ 25	21,4	39	475	75
φ2,4×10,0	разомкнутая	16–18	≤ 25	20,4	50	630	100
φ2,4×13,0	разомкнутая	21–23	≤ 25	20,4	68	800	119
φ2,6×11,0	замкнутая	24–26	≤ 25	19,6	66	800	133
φ2,6×13,0	разомкнутая	28–32	≤ 25	19,6	78	1 000	155
φ3,0×9,0	замкнутая	28–32	≤ 25	18,3	80	1 000	145
φ3,0×11,0	замкнутая	30–35	≤ 25	18,3	100	1 250	180
φ3,0×13,0	разомкнутая	33–37	≤ 25	18,3	110	1 400	199
φ3,2×13,0	разомкнутая	45–50	≤ 25	17,8	128	1 600	218
φ3,5×13,0	замкнутая	55–60	≤ 25	17,6	145	2 000	260
φ3,8×13,0	замкнутая	75–80	≤ 25	16,6	180	2 500	320
φ4,0×13,0	замкнутая	85–90	≤ 25	16,3	200	2 800	348
φ4,2×13,0	замкнутая	105–110	≤ 25	15,6	245	3 550	370

Гарантия и сервис

Компания AGICO CEMENT предлагает полный комплекс услуг по сопровождению оборудования на всех этапах жизненного цикла. Мы выполняем профессиональную установку шаровой мельницы для дробления, проводим пусконаладочные работы, организуем пробную эксплуатацию под контролем наших специалистов.

На все поставляемое оборудование действует гарантия 12 месяцев с момента ввода в эксплуатацию. После окончания гарантийного срока мы предоставляем пожизненное техническое обслуживание. Все необходимые запасные части (футеровки, шары, зубчатые венцы, подшипники, уплотнения и другие элементы) всегда есть в наличии на складах и могут быть оперативно отгружены клиенту. Такой подход позволяет поддерживать максимальную надежность и производительность оборудования в течение многих лет эксплуатации.

Если вы планируете модернизацию цементного завода, строительство новой линии или замену изношенного оборудования — вы можете купить шаровую мельницу у проверенного производителя AGICO CEMENT с гарантией качества. Свяжитесь с нами для подбора оптимальной модели именно под ваши задачи.
