Угольная мельница с воздушной сепарацией

Описание

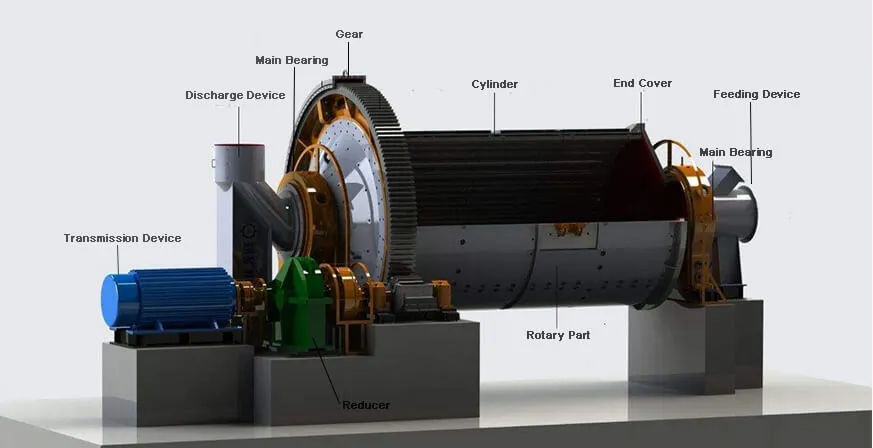

Угольная мельница — это горизонтальный барабанный аппарат непрерывного действия, в котором одновременно происходят процессы сушки, измельчения и транспортировки материала за счет комбинированного воздействия горячего воздуха и мелющих тел. Конструктивно оборудование включает такие узлы и системы:

• подающее устройство, оснащенное наклонной воздухозаборной трубой и регулируемыми жалюзи для плавного и равномерного поступления сырья;
• надежные главные подшипники скольжения или качения повышенной грузоподъемности;
• вращающийся цилиндрический барабан с износостойкой внутренней футеровкой и специально рассчитанными подъемными лопастями;
• мощный краевой зубчатый привод, состоящий из двигателя, редуктора и большой/малой зубчатой пары;
• систему высоковольтного плавного пуска для защиты электросети и продления ресурса двигателя;
• централизованную систему принудительной смазки всех критически важных узлов;
• устройство выгрузки с изогнутой трубой и встроенной сепарацией, обеспечивающее точный вывод готового продукта заданной тонкости.

Такая продуманная конструкция позволяет добиться равномерного распределения материала по всему объему барабана, максимально эффективного теплообмена между горячим воздухом и углем, а также практически полностью исключает риск налипания влажного материала и забивания подающего тракта даже при работе с сырьем повышенной влажности.

Основные технические показатели наших угольных мельниц впечатляют универсальностью и масштабируемостью. Производительность находится в диапазоне от 3 до 40 тонн готового продукта в час, максимальный размер загружаемого куска сырья не превышает 25 мм, установленная мощность главного привода составляет от 95 до 1 250 кВт, а общий вес оборудования в зависимости от выбранного типоразмера изменяется от 29 до 215 тонн.

Мельницы для угля производства AGICO CEMENT востребованы за счет таких преимуществ:

• непрерывный цикл работы без внеплановых остановок даже при круглосуточной эксплуатации;
• возможность быстрой и точной настройки требуемой тонкости помола в широком диапазоне;
• компактные габариты при очень высокой удельной производительности на единицу занимаемой площади;
• способность стабильно перерабатывать уголь любой степени твердости и влажности без потери качества продукта;
• оптимизированная система подачи материала и воздуха, полностью исключающая завалы и зависания на входе;
• экономия электроэнергии от 20 до 30% по сравнению с устаревшими конструкциями аналогичного класса;
• рост реальной производительности на 15–25% благодаря тщательно рассчитанному соотношению размеров и количества мелющих шаров;
• существенно увеличенный срок службы футеровки, подшипников и зубчатых передач;
• минимальные расходы на плановое обслуживание и редкая потребность в капитальном ремонте.

Все перечисленные характеристики в совокупности превращают угольную мельницу AGICO CEMENT в одно из наиболее рациональных и долгосрочных вложений для любого предприятия цементной промышленности.


Принцип работы

Работа угольной мельницы построена на синхронном выполнении нескольких взаимосвязанных физических процессов, которые происходят внутри одного аппарата. Главный двигатель через понижающий редуктор и зубчатую пару приводит во вращение массивный барабан со скоростью от 16,4 до 24,5 оборотов в минуту в зависимости от типоразмера установки. Сырой уголь поступает в мельницу через специальное подающее устройство. Параллельно в аппарат подается горячий воздух температурой порядка 280–320 °C.

В сушильной зоне барабана установлены специальные подъемные лопатки особой формы. Они постоянно поднимают материал вверх и сбрасывают его вниз через поток горячего воздуха. Благодаря этому происходит интенсивный теплообмен — влага из угля быстро испаряется, а сам материал подсушивается до остаточной влажности 1,5–2,5 %, безопасной для дальнейшего измельчения и транспортировки.

Подсушенный уголь переходит в измельчительную зону, где под действием ударов, истирания и каскадного падения стальных мелющих шаров происходит его дробление и тонкий помол. Готовый пылеугольный порошок увлекается восходящим потоком горячего воздуха и выводится через разгрузочное устройство. При этом крупные недомолотые частицы улавливаются и возвращаются обратно в барабан посредством встроенного возвратного шнека для повторного цикла измельчения.

Вся система функционирует в замкнутом контуре с контролируемым давлением и температурой. Этот принцип действия обеспечивает высокую безопасность процесса, стабильность гранулометрического состава продукта и минимальные потери материала.


Технические параметры

Для удобства выбора модели ниже приведена сводная таблица основных характеристик угольных мельниц AGICO CEMENT:

Гарантия и сервис

Компания AGICO CEMENT обеспечивает полный цикл поддержки после приобретения угольной мельницы. В стандартный пакет услуг входят:

• профессиональный монтаж и выверка оборудования на объекте заказчика;
• проведение полной пуско-наладки с настройкой всех технологических параметров;
• организация и сопровождение пробной эксплуатации в течение первых недель работы;
• гарантия производителя на 12 месяцев с момента подписания акта приемки;
• пожизненное техническое сопровождение и консультации по любым вопросам эксплуатации и модернизации,
• оперативная поставка оригинальных запчастей со склада в Китае и через региональных партнеров.

Мы всегда поддерживаем на складе значительный запас наиболее изнашиваемых элементов — футеровочных плит, мелющих шаров, сегментов зубчатого венца, подшипников, уплотнений и других критически важных деталей. Это позволяет сократить время вынужденного простоя до минимально возможного уровня.

Выбирая угольную мельницу AGICO CEMENT, предприятие получает проверенное решение, которое на протяжении многих лет будет обеспечивать высокую производительность, стабильную надежность и экономическую эффективность всего производства цемента.
