Винтовые конвейеры
Описание
Винтовой конвейер — механическое устройство, которое перемещает сыпучие материалы за счет вращения спирали внутри закрытого корпуса. Такое оборудование применяется в цементной промышленности для подачи сырья к мельницам, печам, силосам, а также для выгрузки готового продукта и промежуточных фракций.

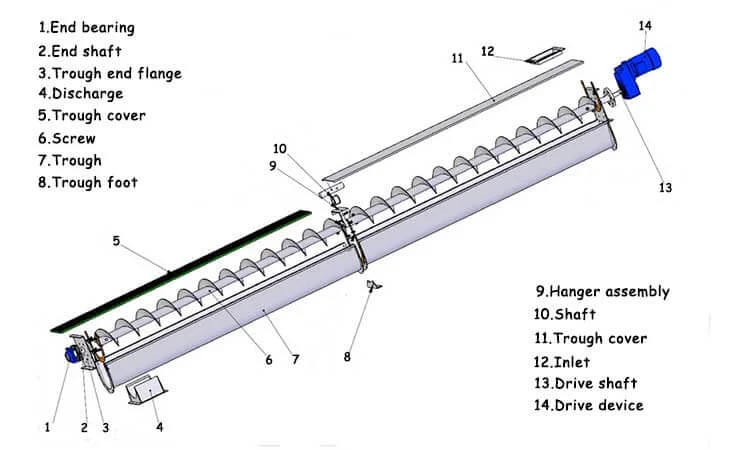

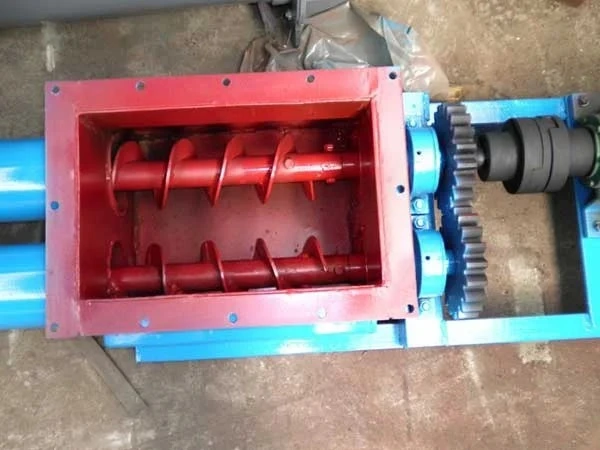

Конструкция включает несколько основных элементов. Головной и концевой подшипники фиксируют вал. Подвесные подшипники поддерживают шнек на длинных участках. Загрузочный и разгрузочный патрубки располагаются в нужных точках линии. Сам шнек состоит из вала и непрерывной или секционной спирали. Желоб или труба служит корпусом, крышка обеспечивает доступ для обслуживания. Приводное устройство с электродвигателем и редуктором задает вращение.
Существуют разные типы оборудования. Обычный винтовой конвейер оснащен центральным валом и делится на горизонтальные, наклонные и вертикальные исполнения в зависимости от угла установки. Трубчатый вариант выполнен из бесшовной стальной трубы, которая повышает герметичность и жесткость конструкции при компактных размерах. Безвальный шнековый конвейер не имеет осевого вала, вместо этого внутри желоба размещена износостойкая облицовка — такое решение подходит для вязких, липких или абразивных материалов.
Преимуществами этого оборудования для сыпучих материалов считается:
- простая конструкция с небольшим поперечным сечением;
- хорошая герметичность корпуса, исключающая пылевыделение;
- возможность загрузки и разгрузки в нескольких точках;
- низкое энергопотребление за счет минимизации потерь на трение;
- стабильная работа и высокая соосность лопастей с валом;
- длительный срок службы при правильном подборе материалов исполнения.
Оборудование отличается надежностью в условиях постоянной эксплуатации на цементном производстве.
Принцип работы

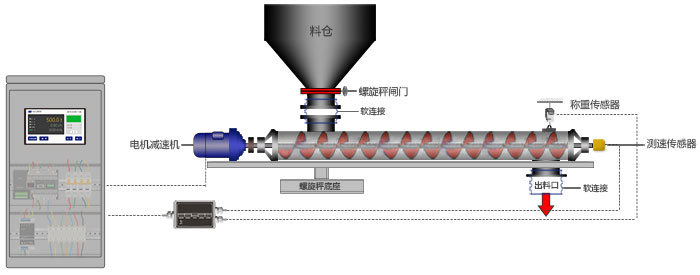

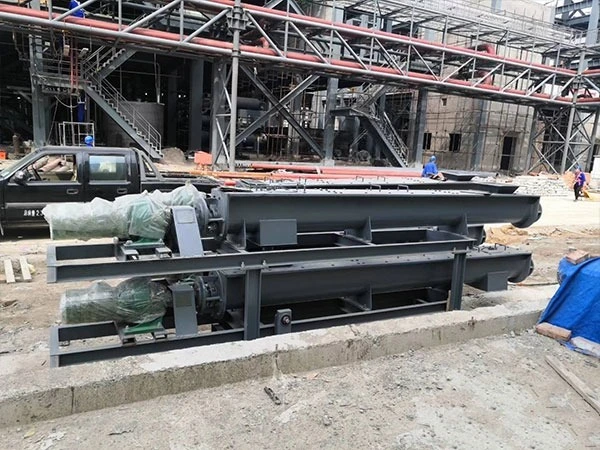

При включении привода шнек начинает вращаться внутри корпуса. Лопасти захватывают материал и перемещают его вдоль желоба или трубы в направлении оси. Материал продвигается за счет осевого усилия от спирали, при этом не вращается вместе с валом благодаря собственному весу и силе трения о стенки корпуса. Движение носит скользящий характер.
Для поддержки натяжения вала привод и разгрузочный патрубок обычно размещают на одном конце, а загрузочный — на противоположном. На стороне движения материала устанавливают упорный подшипник. При значительной длине конвейера добавляют подвесные подшипники, которые предотвращают прогиб и обеспечивают равномерность вращения.
Технические параметры
Трубчатый шнековый конвейер (GX)
| Частота вращения (об/мин) | Модель и производительность (м³/ч) | ||||||
|---|---|---|---|---|---|---|---|
| GX150 | GX200 | GX250 | GX300 | GX400 | GX500 | GX600 | |
| 20 | 0,9 | 2,1 | 4,1 | 7,1 | 16,8 | 32,9 | 56,9 |
| 30 | 1,3 | 3,2 | 6,2 | 10,7 | 25,3 | 49,4 | 85,3 |
| 35 | 1,5 | 3,7 | 7,2 | 12,4 | 29,5 | 57,6 | 99,5 |
| 45 | 2,0 | 4,7 | 9,3 | 16,0 | 37,9 | 74,0 | 127,9 |
| 60 | 2,6 | 6,3 | 12,3 | 21,3 | 50,5 | 98,7 | 170,6 |
| 75 | 3,3 | 7,6 | 15,4 | 26,6 | 63,2 | 123,3 | 213,2 |
| 90 | 4,0 | 9,5 | 18,5 | 32,0 | 75,8 | 148,0 | 255,9 |
Бесстержневой шнековый конвейер (WLS)
| Параметр | Модель | ||||||
|---|---|---|---|---|---|---|---|
| WLS150 | WLS200 | WLS250 | WLS300 | WLS400 | WLS500 | ||
| Диаметр шнека (мм) | φ 148 | φ 180 | φ 233 | φ 278 | φ 365 | φ 470 | |
| Диаметр кожуха (мм) | 180 | 219 | 273 | 351 | 402 | 500 | |
| Угол наклона (°) | 0–30 | 0–30 | 0–30 | 0–30 | 0–30 | 0–30 | |
| Макс. длина конвейера (м) | 12 | 13 | 16 | 18 | 22 | 25 | |
| Макс. производительность (т/ч) | 2,4 | 7,0 | 9,0 | 13,0 | 18,0 | 28,0 | |
| Электродвигатель (при длине конвейера L < 7 м) | Модель двигателя | Y90L-4 | Y100L1-4 | Y100L2-4 | Y132S-4 | Y160M-4 | Y160M-4 |
| Мощность (кВт) | 1,5 | 2,2 | 3,0 | 5,5 | 11,0 | 11,0 | |
| Электродвигатель (при длине конвейера L ≥ 7 м) | Модель двигателя | Y100L1-4 | Y100L2-4 | Y112M-4 | Y132M-4 | Y160L-4 | Y160L-4 |
| Мощность (кВт) | 2,2 | 3,0 | 4,0 | 7,5 | 15,0 | 15,0 | |
Шнековый конвейер серии LS
| Параметр | Модель | |||||||
|---|---|---|---|---|---|---|---|---|
| LS100 | LS160 | LS200 | LS250 | LS315 | LS400 | LS500 | LS630 | |
| Диаметр шнека (мм) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 |
| Частота вращения (об/мин) | 90 / 71 | 71 / 50 | 63 / 50 | 56 / 45 | 52 / 43 | 45 / 35 | 40 / 32 | 32 / 25 |
| Производительность (т/ч) | 1,4 / 1,1 | 6,0 / 4,0 | 10,0 / 7,0 | 16,0 / 13,0 | 30,5 / 25,0 | 41,0 / 37,0 | 64,0 / 52,0 | 94,0 / 80,0 |
Параметры зависят от угла наклона, свойств материала и конкретной конфигурации.
Гарантия
AGICO CEMENT предоставляет полный комплекс услуг после продажи. Специалисты выполняют монтаж оборудования на объекте клиента. Проводится пусконаладка с настройкой всех параметров. Организуется пробная эксплуатация для проверки работы в реальных условиях. На винтовой конвейер распространяется гарантия сроком 1 год с момента ввода в эксплуатацию. После окончания гарантийного периода доступно пожизненное техническое обслуживание. Клиенты могут заказать запасные части (шнеки, подшипники, патрубки и другие элементы) непосредственно у производителя для обеспечения бесперебойной работы линии.
Если нужно купить винтовой конвейер для цемента, уточнить цену или условия продажи, обращайтесь к специалистам AGICO CEMENT. Оборудование соответствует требованиям современной цементной промышленности по надежности, производительности и безопасности эксплуатации.
Наши специалисты помогут подобрать оптимальное решение для вашего производства
