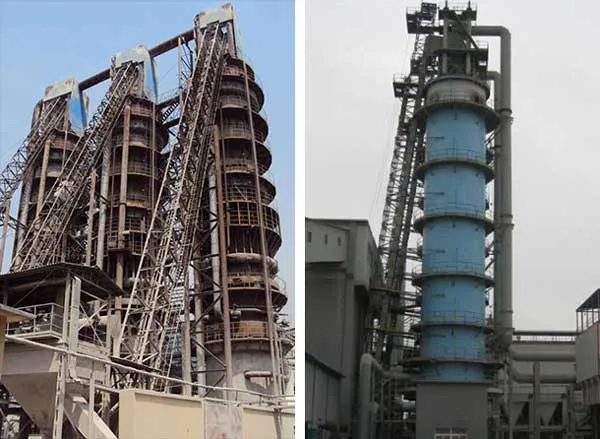

Цементный завод с вертикальной шахтной печью

Принцип работы и компоненты завода

Ключевое отличие завода — вертикальная печь, в которой процессы сушки, нагрева, кальцинирования и спекания сырья протекают последовательно по мере движения материала сверху вниз под действием силы тяжести.

Технологический цикл включает следующие этапы:

1. Подготовка сырьевой смеси. Измельченные известняк и глина (или другие корректирующие добавки) дозируются и тщательно перемешиваются для получения однородной шламовой смеси с заданным химическим составом.
2. Грануляция. Подготовленный сырьевой шлам подается в гранулятор, где формируются сырые гранулы (шарики) диаметром 5–15 мм, обладающие достаточной прочностью для загрузки в печь.
3. Обжиг в вертикальной печи. Гранулы загружаются сверху в шахтную печь. По мере их опускания они последовательно проходят зоны:
   • Зона предварительного нагрева. Нагрев поступающим снизу горячим газом.
   • Зона кальцинирования. Разложение карбоната кальция (CaCO₃) при температуре ~ 900 °C.
   • Зона спекания (зона горения). Формирование клинкерных минералов (алит, белит) при температуре 1200–1400 °C. Топливо вдувается через специальные сопла (фурмы) в средней части шахты.
   • Зона охлаждения. Охлаждение готового клинкера встречным потоком воздуха.
4. Помол клинкера. Охлажденный клинкер, гипс и возможные минеральные добавки подаются в цементную мельницу для тонкого измельчения до получения конечного продукта — цемента.

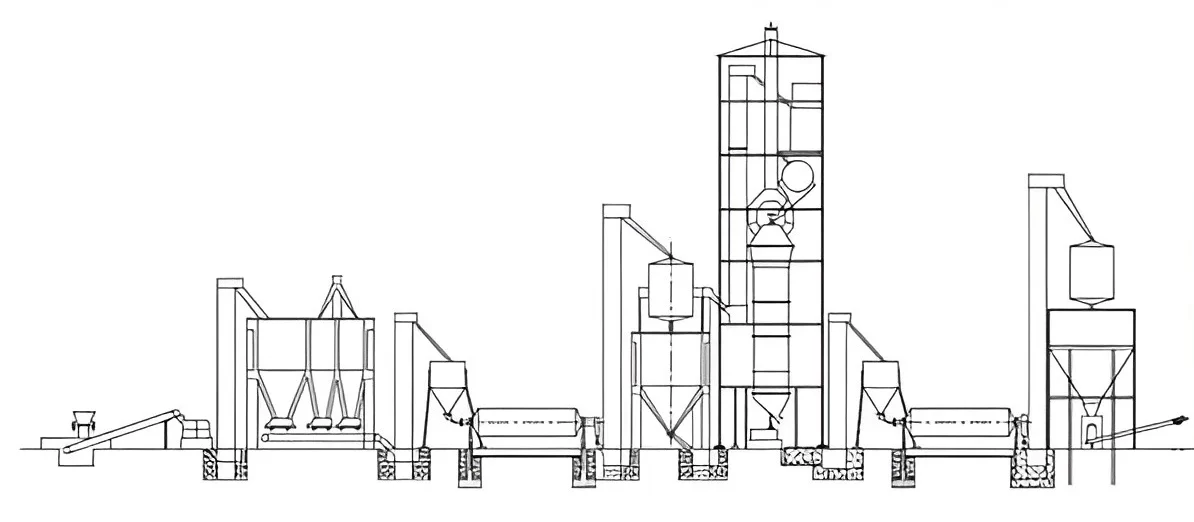

Производственная линия состоит из взаимосвязанных систем, обеспечивающих полный цикл:

• Система дробления и складирования сырья.
• Сырьевая мельница (например, шаровая мельница) для приготовления шлама.
• Гранулятор (тарельчатый или барабанный) для формирования сырых гранул.
• Вертикальная шахтная печь — центральный агрегат, выполняющий обжиг.
• Система вдувания топлива с вентиляторами и фурмами.
• Клинкерный холодильник (как правило, рекуперативный).
• Цементная мельница для помола клинкера.
• Система упаковки и отгрузки цемента.
• Система управления и контроля процесса.

Ключевые преимущества

Основные преимущества завода с вертикальной шахтной печью:

• Низкие капитальные вложения. Стоимость строительства и оборудования в 2–4 раза ниже, чем для линии аналогичной производительности с вращающейся печью.
• Компактность. Площадь застройки может быть на 50–70 % меньше, что снижает требования к земельному участку.
• Высокая топливная эффективность. Вертикальная конструкция обеспечивает отличный теплообмен, удельный расход тепловой энергии составляет всего 850–1000 ккал/кг клинкера, что на 30–40 % экономичнее некоторых устаревших вращающихся печей.
• Быстрый монтаж и запуск. Благодаря модульности и простой конструкции, завод может быть запущен в течение 5–6 месяцев с момента начала строительства.
• Простота эксплуатации и обслуживания. Менее сложная система управления и доступность основных узлов для ремонта.
• Экологичность. Меньший объем отходящих газов и возможность эффективного управления процессом горения.

VSK-завод идеально подходит для производства 50–500 т/сутки клинкера. Это выбор частных инвесторов, региональных строительных компаний и предприятий, ориентированных на выпуск специальных цементов. Особенно востребован в развивающихся регионах, где важна умеренная мощность и быстрая окупаемость.

Технические характеристики цементных заводов с вертикальной шахтной печью

Технические параметры зависят от модели печи и требуемой производительности. В таблице ниже приведены данные для стандартного ряда заводов.

Комплексное решение от AGICO CEMENT

AGICO CEMENT предлагает услуги полного цикла для минимизации рисков и гарантии результата:

1. Технико-экономическое обоснование (ТЭО). Анализ сырья, расчет экономики, подбор оптимальной модели и разработка концепции проекта.
2. Проектирование. Разработка всей конструкторской и рабочей документации, планировка площадки.
3. Изготовление и поставка оборудования. Производство ключевых агрегатов (печь, мельницы, гранулятор) и вспомогательных систем на собственных мощностях.
4. Строительно-монтажные работы. Шеф-монтаж, возведение строительных конструкций, обвязка коммуникаций.
5. Пусконаладка и ввод в эксплуатацию. Настройка технологического режима, достижение проектных показателей по производительности и качеству.
6. Обучение персонала. Теоретическое и практическое обучение операторов, механиков и технологов работе на оборудовании.
7. Гарантийное и постгарантийное обслуживание. Гарантия на оборудование и технологический процесс, поставка оригинальных запчастей, консультационная поддержка.

Инвестиции в цементный завод с вертикальной шахтной печью от AGICO CEMENT — это рациональный выбор для быстрого выхода на рынок с конкурентоспособной продукцией. Технология обеспечивает оптимальный баланс между объемом инвестиций, операционными расходами и качеством конечного продукта, создавая прочную основу для развития бизнеса в цементной отрасли.
