Цапфа шаровой мельницы

Описание

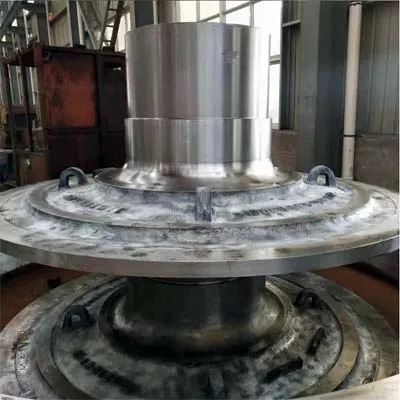

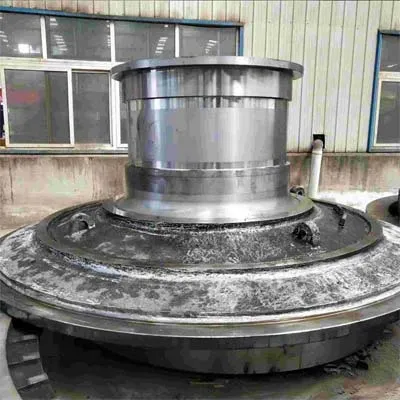

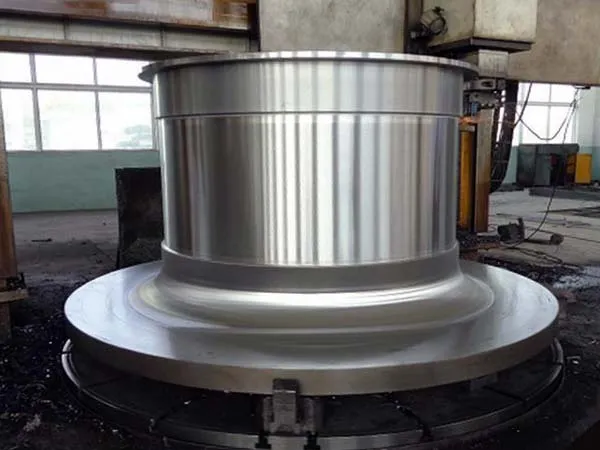

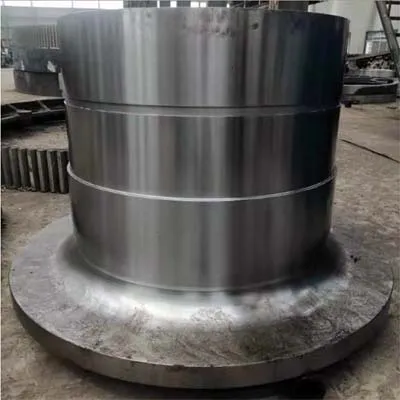

Цапфа мельницы — это крупногабаритная литая деталь сложной конфигурации. Она состоит из цилиндрического тела с утолщенными стенками, фланцевой части для соединения с торцевой крышкой барабана и опорных шеек, которые контактируют с подшипниками скольжения или качения. Внутренний канал цапфы обеспечивает беспрепятственное перемещение материала — как при загрузке, так и при разгрузке. Конструкция предусматривает зоны концентрации напряжений в местах перехода от шейки к фланцу и к цилиндру. Поэтому при производстве применяют меры по минимизации дефектов литья.

Материал (ZG230-450) относится к классу углеродистых литейных сталей повышенной прочности. Химический состав контролируется строго, чтобы обеспечить необходимые механические свойства — достаточную твердость, сопротивление износу и ударным нагрузкам. После заливки деталь проходит термообработку по специальному режиму, который повышает ударную вязкость и стабилизирует структуру металла.

Замена цапфы шаровой мельницы требуется в случаях естественного износа опорных поверхностей, появления усталостных трещин в зонах концентрации напряжений или при аварийных повреждениях. Своевременная замена предотвращает остановку всего технологического цикла на цементном заводе и позволяет избежать более серьезных поломок барабана или привода.

AGICO CEMENT производит цапфы шаровой мельницы с применением современных методов моделирования процесса литья. Программное обеспечение позволяет заранее выявить потенциальные зоны образования пор, усадочных раковин и микротрещин. Затем вносятся корректировки в литейную технологию. Производственный цикл предусматривает следующие этапы:

1. Разработка 3D-модели и симуляция заливки.
2. Изготовление деревянной модельной оснастки.
3. Формовка в земляной форме (питтинг-моделирование).
4. Контроль шихты и плавка стали в электропечах.
5. Анализ химического состава расплава.
6. Заливка формы.
7. Очистка отливки от формовочной смеси.
8. Выдержка для снятия остаточных напряжений.
9. Термическая обработка (нормализация, отпуск).
10. Черновая механическая обработка.
11. Пескоструйная очистка поверхности.

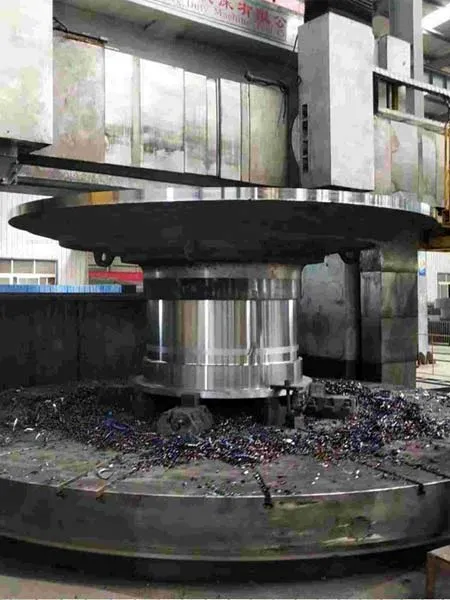

12. Чистовая обработка на станках с ЧПУ.
13. Контроль геометрии и неразрушающий контроль (ультразвук, магнитопорошковый метод).
14. Упаковка и отгрузка.

Такая последовательность операций гарантирует стабильное качество каждой отливки.

Преимущества цапфы шаровой мельницы от AGICO CEMENT проявляются в следующих характеристиках:

• высокая твердость поверхностного слоя после термообработки;
• увеличенная износостойкость шеек;
• повышенная несущая способность подшипниковых узлов;
• возможность длительной непрерывной работы без внеплановых остановок;
• стабильность размеров в процессе эксплуатации;
• увеличенный ресурс по сравнению со среднестатистическими аналогами.

Компания применяет инновационные методы литья и точного контроля состава. Такой подход позволяет выдерживать допуски на размеры и минимизировать внутренние дефекты.

Гарантия

AGICO CEMENT предоставляет комплексное сопровождение поставленной цапфы шаровой мельницы на всех этапах после отгрузки. В перечень услуг входят:

• консультации по монтажу на месте установки;
• надзор за процессом монтажа и центровки;
• пусконаладочные работы;
• проведение пробной эксплуатации под нагрузкой;
• гарантийное обслуживание в течение 12 месяцев с момента ввода в эксплуатацию;
• пожизненное техническое сопровождение (рекомендации по обслуживанию, диагностика при необходимости).

Кроме самой цапфы мельницы заказчик может приобрести у нас другие запасные части для шаровых мельниц — футеровку, бронеплиты, мелющие тела, зубчатые венцы, подшипники скольжения. Все компоненты изготавливаются на собственных производственных линиях и проходят одинаковый контроль качества. Сроки поставки оптимизированы за счет наличия мощного литейного и обрабатывающего оборудования.

Цапфа шаровой мельницы от AGICO CEMENT позволяет цементным заводам поддерживать стабильную производительность измельчительного оборудования. Деталь рассчитана на интенсивные нагрузки и длительные циклы работы в условиях непрерывного производства. При необходимости мы изготавливаем цапфы мельницы по индивидуальным чертежам заказчика, учитывая конкретные параметры и условия эксплуатации на предприятии.
