Футеровки для мельниц

Описание

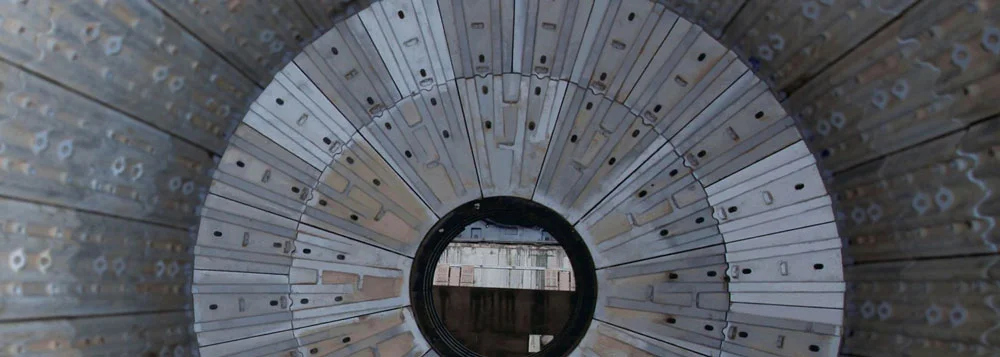

Футеровка шаровой мельницы представляет собой набор отдельных плит или секций, которые монтируются на цилиндрическую часть барабана, торцевые крышки и в зоне загрузочно-разгрузочных люков. Главная функция — защита стального корпуса от преждевременного разрушения. Вторая важная роль — создание оптимального режима движения мелющей загрузки для достижения требуемой степени измельчения материала с минимальными энергозатратами. Ошибки в выборе футеровки приведут к тому, что стенки мельницы будут изнашиваться неравномерно, толщина металла уменьшится, а также возникнут трещины и деформации. Последствием этого могут стать значительные расходы на капитальный ремонт и длительные простои производственной линии.

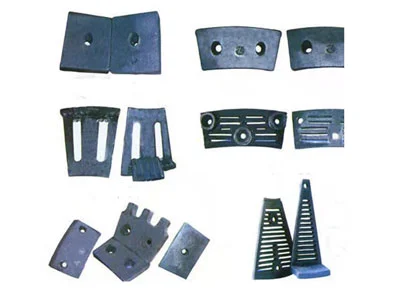

Типы футеровки классифицируют по нескольким критериям. По месту установки различают цилиндрическую (боковая поверхность барабана), торцевую (защита крышек) и специальную для люков загрузки/выгрузки. По методу крепления выделяют плиты с болтовыми отверстиями и безболтовые варианты. Последние ускоряют процесс замены в определенных конструкциях мельниц.

По форме рабочей поверхности существуют такие плиты:

• Плоские — преимущественно используются в камерах тонкого помола, где преобладает истирание и минимальный подъемный эффект.

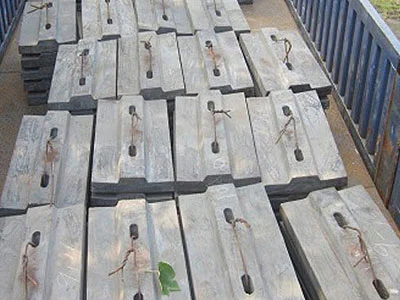

• Ступенчатые — для грубого помола с выраженным подъемом мелющих тел и предотвращением их скольжения по стенке.

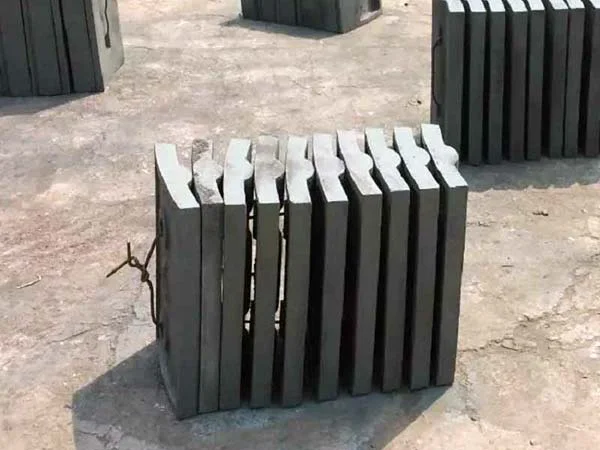

• Волнистые — с умеренной подъемной способностью, часто применяемые в стержневых мельницах или на переходных стадиях.
• Гофрированные и клиновидные — для материалов с крупными фракциями и повышенной твердостью.

Отдельно нужно выделить резиновую футеровку для шаровых мельниц — она снижает уровень шума и вибрации, обладает меньшим весом по сравнению с металлом, упрощает монтаж и замену, демонстрирует высокую стойкость к коррозии и абразивному износу в условиях мокрого помола. Керамическая модель или гибридные резино-керамические решения применяют там, где требуется предельная износостойкость при работе с очень твердыми материалами, хотя такие плиты менее устойчивы к сильным прямым ударам крупных кусков.

Металлические футеровки из легированных сталей остаются основным выбором в цементной отрасли благодаря оптимальному балансу ударной вязкости, твердости и ресурса — после двойной среднетемпературной закалки они сохраняют геометрию поверхности на протяжении всего цикла эксплуатации. Это обеспечивает стабильную производительность и позволяет повысить выпуск готового продукта более чем на 5 % по сравнению с устаревшими аналогами.

Ранее широкое распространение имела высокомарганцевая сталь, однако сейчас ее применение сокращается из-за быстрой деформации, повышенного расхода металла, высокой стоимости и относительно небольшого срока службы. Современные легированные стали показывают ресурс в 2–3 раза выше, а резиновая футеровка нередко превосходит металлические варианты в камерах тонкого помола и при мокром процессе.

Перечисленные материалы гарантируют такие преимущества футеровки для шаровых мельниц:

• Повышенная износостойкость при сохранении способности выдерживать интенсивные ударные нагрузки без деформации.
• Длительное сохранение первоначальной формы поверхности. Это свойство гарантирует стабильные параметры помола на всем протяжении цикла работы.
• Существенное снижение веса конструкции (особенно у резиновой футеровки), уменьшение нагрузки на опорные подшипники и цапфы мельницы.
• Полная адаптация к сухому, мокрому или комбинированному режиму измельчения без потери эффективности.
• Снижение эксплуатационного шума и вибрации при применении полимерных и комбинированных решений.
• Возможность точного соответствия геометрии конкретной модели мельницы, минимизация зазоров и простоев при замене.

Остается добавить, что в первой камере грубого помола чаще устанавливают ступенчатые или клиновидные металлические плиты, во второй камере — плоские металлические или резиновые для акцента на истирающее действие.

Технические параметры

Контроль качества предусматривает ультразвуковую и магнитно-порошковую дефектоскопию каждой плиты, которая исключает наличие скрытых трещин и пор.

Гарантия

Компания AGICO CEMENT обеспечивает комплексное послепродажное сопровождение при покупке футеровки для мельниц. В перечень услуг входит выезд специалистов для контроля монтажа плит на объекте, выполнение пусконаладочных работ, организация и мониторинг пробной эксплуатации с корректировкой режима помола при необходимости. На всю поставленную продукцию распространяется гарантия сроком 1 год с даты ввода оборудования в промышленную эксплуатацию.

После завершения гарантийного периода доступно пожизненное техническое обслуживание: регулярные консультации, анализ степени износа футеровки, рекомендации по оптимальным срокам следующей замены. Кроме того, предприятие производит и оперативно поставляет запасные части — от отдельных плит до полных комплектов для перефутеровки мельниц любых типоразмеров и производителей. Такой подход позволяет цементным заводам планировать ремонты заблаговременно, избегать аварийных остановок и поддерживать стабильный выпуск продукции.

Чтобы купить футеровку для мельниц, достаточно отправить запрос с рабочими чертежами, параметрами мельницы или описанием текущих проблем эксплуатации. Инженеры компании AGICO CEMENT оперативно подготовят технико-коммерческое предложение, рассчитают оптимальный вариант по материалу и конструкции, учтут специфику вашего цементного производства и помогут добиться максимальной надежности, производительности и экономической эффективности оборудования.
