Решетки для мельниц

Описание

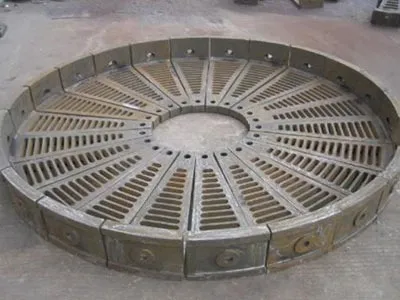

Решетка для мельницы — сборная кольцевая конструкция из отдельных секторов, которые крепят болтами к торцевой части барабана или к промежуточным перегородкам между камерами. В многокамерных мельницах она разделяет пространство на зоны грубого дробления и тонкого помола, где в первой камере работают крупные шары диаметром 60–100 мм для ударного разрушения кусков, а во второй — шары 17–40 мм для истирания и доводки до нужной дисперсности. Отверстия в решетке пропускают частицы, достигшие заданного размера, задерживая мелющие тела и крупные недомолотые фрагменты.

Принцип действия основан на комбинации центробежных сил, гравитации и потока материала. При вращении барабана мелющие тела поднимаются и падают, измельчая сырье, а готовая фракция проходит через перфорацию и направляется к разгрузочной цапфе.

Материалы подбирают с учетом интенсивности износа. Высокомарганцевая сталь (типа 110Г13Л и ее модификации) проявляет эффект наклепа — поверхность твердеет при ударах. Это продлевает срок службы в условиях ударно-абразивного воздействия. Высокохромистый чугун лучше сопротивляется истиранию в зонах с высокой концентрацией мелких частиц и при мокром помоле. Резиновые решетки снижают вибрацию и шум на 10–15 дБ. Это важно для мельниц, расположенных в производственных корпусах рядом с другими агрегатами или в регионах с жесткими санитарными нормами. Замену решетки проводят при:

• расширении отверстий более чем на 20–30 % от первоначального размера;
• появлении трещин;
• деформации секторов или снижении производительности на 5–10 % от паспортных значений.

AGICO CEMENT организует полный цикл производства решеток для мельниц — от разработки чертежей и трехмерного моделирования до литья, термообработки, очистки и финального контроля. Процесс включает оптимизацию конструкции под конкретные условия завода, анализ напряжений методом конечных элементов, литье в песчаные формы или по выплавляемым моделям, удаление литников, пескоструйную очистку, полировку заусенцев и неразрушающий контроль ультразвуком и магнитопорошковой дефектоскопией.

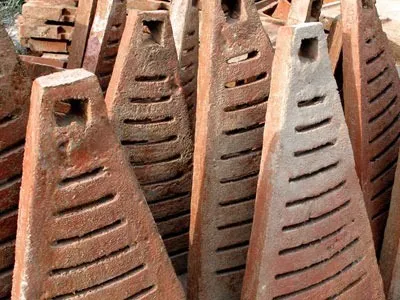

Оборудование позволяет обрабатывать сектора весом до нескольких сотен килограммов и выпускать детали для мельниц диаметром 2,2–5,0 м и более. Клиенты получают возможность заказать изделие с индивидуальной формой щелей (прямые, волнистые, трапециевидные), шагом перфорации и площадью живого сечения от 8 до 18 %. Эти возможности позволяют адаптировать гидродинамику потока под текущий режим помола.

Сотрудничество с AGICO CEMENT позволяет рассчитывать на:

• изготовление по чертежам клиента или с выездом инженеров для обмеров на действующем оборудовании;
• применение марок стали и чугуна с документально подтвержденными механическими свойствами (предел прочности, ударная вязкость, твердость после термообработки);
• многоступенчатый контроль качества на каждом этапе;
• стабильные эксплуатационные характеристики в условиях высокой нагрузки;
• технические консультации по оптимизации перфорации для роста производительности на 5–12 % и снижения энергопотребления.

Типы

AGICO CEMENT изготавливает несколько конструктивных вариантов решетки, каждый из которых решает конкретные задачи в зависимости от схемы помола и типа мельницы:

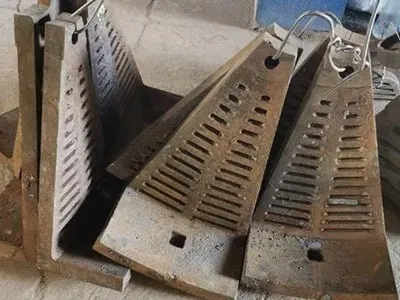

• Однослойная — собирается из веерообразных секторов, соединенных центральной круглой пластиной. Внешние кольцевые элементы фиксируют болтами к корпусу, внутренние вставляют в пазы наружных. Центральная пластина и крепежное кольцо стягивают болтами. Конструкция отличается малым сопротивлением потоку, хорошей вентиляцией и подходит для мельниц с естественной разгрузкой или умеренной производительностью.
• Двухслойная — состоит из глухой пластины со стороны подачи и комплекта перегородок. Пульпа перетекает через перегородки в промежуточную полость, где оседают крупные частицы и осколки шаров — их удаляют во время плановых остановок оборудования. Между слоями размещают дистанционные трубы, стянутые болтами, для сохранения зазора и защиты крепежа от износа. Такая схема обеспечивает более строгий контроль фракционного состава и применяется в замкнутых циклах помола.
• Подъемная двухслойная — дополнена подъемной плитой и центральным конусом. Материал поднимается по ребрам подъемной плиты и направляется в следующий отсек при вращении. Глухая и подъемная плиты крепятся к раме, перегородки устанавливают на опорное седло, конус размещают в центре. Конструкция гарантирует принудительную разгрузку даже при переменной влажности сырья и высокой вязкости пульпы.
• Классификационная — организует внутреннюю сортировку частиц по размеру за счет специальной формы и расположения отверстий. Она обеспечивает равномерный выход продукта по фракциям. Это чрезвычайно полезно в открытых циклах помола цементного клинкера. Среди недостатков — сокращение полезного объема барабана на 3–7 %, повышенный износ боковых зон и увеличенное сопротивление воздушному потоку.

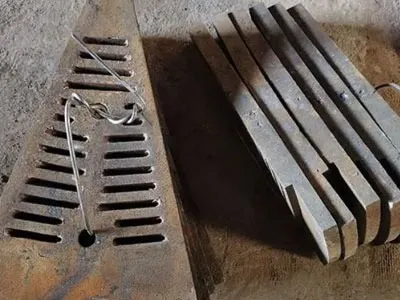

Наше производство позволяет выпускать сектора с разной ориентацией щелей — продольной для ускорения потока, поперечной для лучшей классификации или комбинированной. Габариты и вес адаптируются под конкретные модели мельниц.

Гарантия

Компания AGICO CEMENT обеспечивает комплексное послепродажное обслуживание всех поставляемых решеток для мельниц. После отгрузки организуется монтаж на объекте заказчика силами сертифицированных монтажников, выполняются пусконаладочные работы с настройкой оптимального режима вращения и загрузки, проводится пробная эксплуатация под контролем инженеров компании. На изделия предоставляется гарантия 12 месяцев с даты ввода в эксплуатацию — в этот период устраняют любые дефекты материалов или изготовления без дополнительных затрат для клиента.

После завершения гарантийного срока доступно пожизненное техническое обслуживание, включающее периодическую диагностику состояния решеток, рекомендации по замене секторов, поставку запасных частей и консультации по продлению ресурса. Заказчики могут приобрести не только решетку для мельницы, но и полный комплект сопутствующих запчастей — футеровочные плиты, мелющие шары, цапфовые подшипники, венцовые и приводные шестерни, уплотнения. Подобный подход минимизирует внеплановые простои, позволяет планировать бюджет на ремонт и поддерживать стабильную работу цементного завода на протяжении десятилетий.
