Венцовые шестерни

Описание

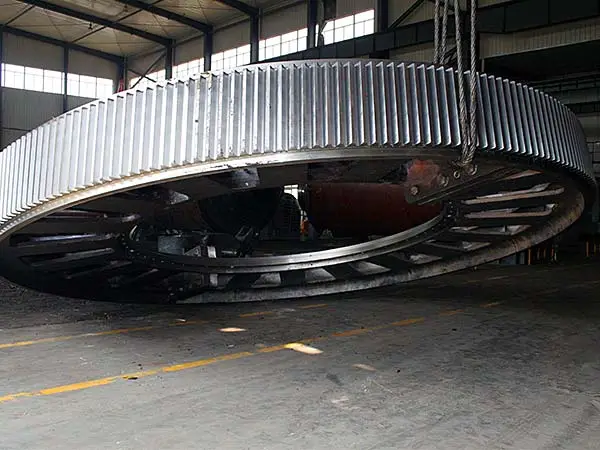

Венцовая шестерня — это наружное цилиндрическое зубчатое колесо большого диаметра. Его устанавливают на корпусе вращающегося барабана и соединяют с малой шестерней (пиньоном), которая получает движение от электродвигателя через редуктор. Зубчатый венец приводит в движение весь цилиндр массой в десятки и сотни тонн.

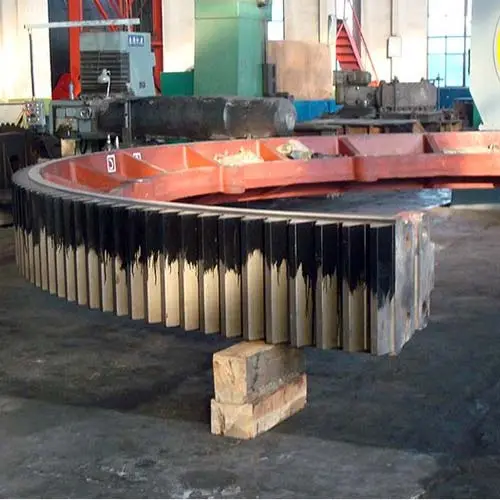

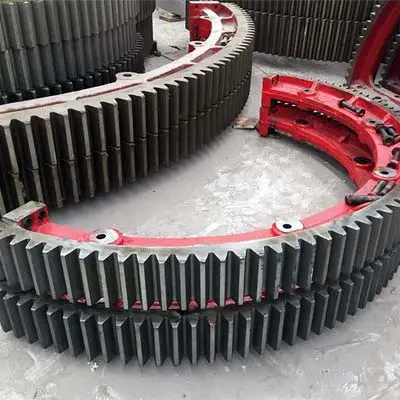

Из-за значительных габаритов (диаметр чаще превышает 2 м, а вес достигает 10–35 тонн и больше) цельная отливка одной детали затруднена. Поэтому венцовые шестерни выполняют сегментированными — из двух или нескольких дуг, которые соединяют по стыковочным поверхностям болтами. Такая конструкция упрощает транспортировку, монтаж и замену изношенных частей без полной остановки оборудования.

Зубья нарезают прямые или косые. Прямозубые венцы проще в изготовлении и дешевле, но создают больше шума и вибрации при работе. Косозубые обеспечивают плавное зацепление, распределяют нагрузку равномернее и снижают динамические удары. Поэтому их чаще применяют на линиях с высокой мощностью привода.

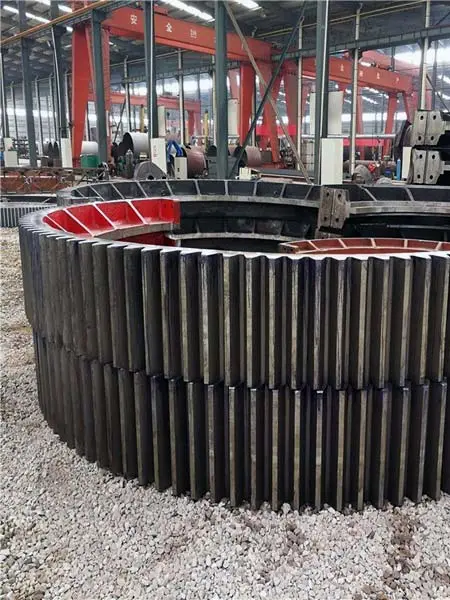

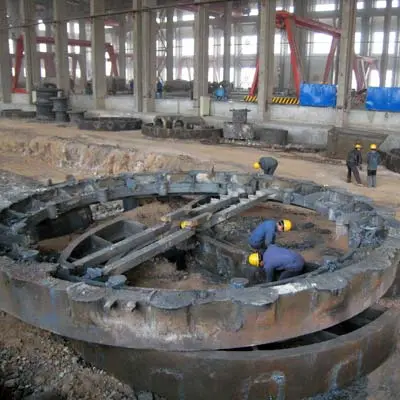

Производство начинается с моделирования заливки в программе CAE. Оно позволяет заранее увидеть возможные дефекты в отливке и скорректировать технологию. Используется высококачественная сталь, которую плавят в дуговых печах, рафинируют в LF-печах и дегазируют в вакуумных установках VD. После литья проводят дробеструйную очистку, термическую обработку и многоступенчатую механическую обработку. На каждом этапе выполняют контроль — визуальный, размерный и неразрушающий (ультразвук, магнитопорошковый метод).

Благодаря такой технологии венцовые шестерни AGICO CEMENT приобретают высокую прочность, пластичность и ударную вязкость. Зубья хорошо сопротивляются износу и усталостным нагрузкам в течение всего цикла работы.

Технические параметры

Параметры подбирают индивидуально под модель печи или мельницы. Заказчик предоставляет чертежи или техническое задание, после чего наши инженеры рассчитывают оптимальные характеристики.

Гарантия

AGICO CEMENT предоставляет полный комплекс услуг после продажи венцовых шестерен. В него входят:

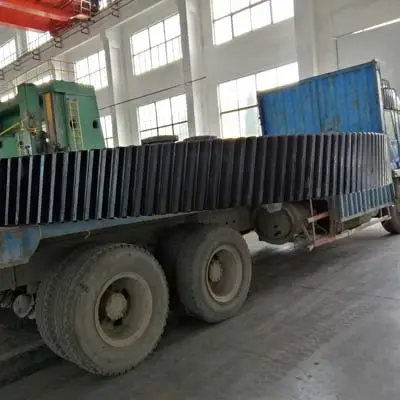

• Доставка изделия на объект.
• Шеф-монтаж и помощь в установке.
• Пусконаладочные работы.
• Пробная эксплуатация под контролем специалистов.
• Гарантия на 12 месяцев с момента ввода в работу.
• Пожизненное техническое обслуживание по запросу.

В течение гарантийного периода любые производственные дефекты устраняются бесплатно. После окончания гарантии можно заключить договор на регулярное техническое обслуживание. Компания поставляет также запасные части — малые шестерни, болты крепления сегментов, футеровку и другие компоненты для вращающихся агрегатов.

Если на вашем цементном заводе требуется замена венцовой шестерни мельницы или модернизация привода вращающейся печи, обратитесь в AGICO CEMENT. Наши инженеры подготовят коммерческое предложение с учетом текущих условий эксплуатации и характеристик вашего оборудования. Учитывая, что производство ведется под конкретный заказ, сроки и стоимость рассчитывается индивидуально.
